LockerMate – specifikace systému, komponenty, vlastnosti
V případě, že chcete specifikaci systému LockerMate použít pro účely výběrového řízení či veřejné zakázky, použijte vše, kromě modře označených.

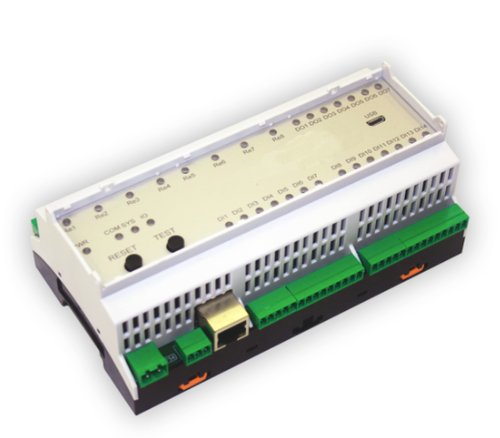

Cabinet Lock Driver – řídicí modul skříňkového pole
- Každé takové zařízení umožňuje připojit čtecí hlavu čipů, která primárně náleží těmto 16 dvířkám/zámkům.
- Zařízení je napájeno pomocí aktivního PoE+ standardu dle normy (802.3at Type 2) (nepoužívá nestandardizovaný pasivní režim PoE).
- Kompletní ovládání prostřednictvím sítě LAN.
- Integrované ovládání pomocí HTTP (server i klient), Modbus TCP, zabezpečení pomocí HASH algoritmů.
- Možnost vzdálené aktualizace softwaru.
- Zařízení dokáže uchovat číslo čipu („master čip“) pro otevření všech 16 skříněk bez potřeby komunikace s řídicím serverem – v případě nouzového otevření.
- Montáž na unifikovanou DIN lištu.
- Informační displej pro signalizaci stavu a nastavení zařízení.
.
- Servisní USB port pro instalačního technika.
- Snadné připojení jednotlivých zámků pomocí modulárních konektorů RJ11/RJ12 – bez potřeby speciálních nástrojů
- Vyvinuto a vyrobeno v ČR
- Zařízení je certifikováno dle normy pro CE, konkrétně (ověřeno ve zkušebním ústavu s vydaným certifikátem shody):
2014/30/EU EMC, EN 55032:2015/A11:2020, EN 55035:2017/A11:2020.
Zařízení dokáže rozpoznat chybové stavy jednotlivých dvířek, konkrétně:
- Dvířka otevřena, žádná činnost cívky neprobíhá.
- Dvířka zavřena, žádná činnost cívky neprobíhá.
- Dvířka se otevírají.
- Dvířka jsou zaseknutá (po poslední operaci otevření).
- Cívka zámku není připojena nebo je zámek odpojen.

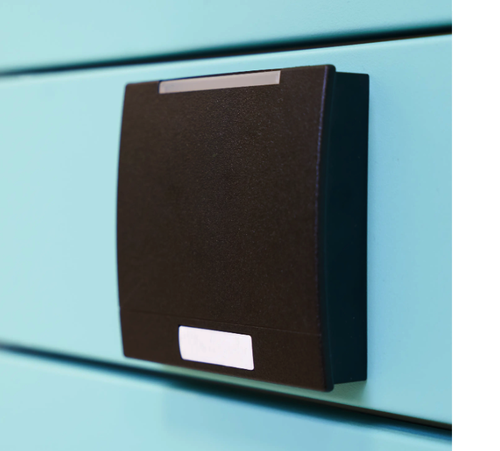

RFID čtečka čipů
- Zařízení je napájeno pomocí aktivního PoE/PoE+ standardu dle normy 802.3af / 802.3at Type 1/Type 2 (nepoužívá nestandardizovaný pasivní režim PoE), případně přímým napájením z řídicího modulu skříňkového pole.
- Podle požadavků zákazníka umožňuje práci s kartami/čipy Mifare/NFC 13,56 MHz (např. ISIC) nebo ISO 125 kHz.
- Akustická signalizace.
- LED indikace pomocí RGB s nastavitelnou intenzitou.
- Kompletní ovládání prostřednictvím sítě LAN.
- Integrované ovládání pomocí HTTP (server i klient), Modbus TCP, zabezpečení pomocí HASH algoritmů.
- Možnost vzdálené aktualizace softwaru.
- Servisní USB port pro instalačního technika
.
- Vyvinuto a vyrobeno v ČR
- Zařízení je certifikováno dle normy pro CE, konkrétně (ověřeno ve zkušebním ústavu s vydaným certifikátem shody):
2014/53/EU RED směrnice – pro rádiová zařízení.

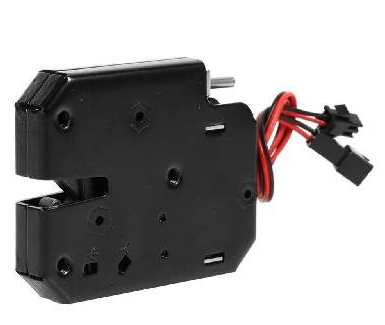

Elektromechanický zámek
- Robustné kovové vyhotovení
- Testovaná životnost min. 30 000 otvíracích cyklů
- V případě potřeby, umíme jakkoli upravit
- Tzv. "vykopávací mechanismus" - pružina pro zajištění pootevření dvířek při otevření
- Pro atypická řešení nebo různé typy instalací umíme nabídnout i jiné typy zámků (střelkový, bajonetový atd.)
- V případě, že dodáváme pouze HW a je nutné se napojit na stávající systém třetí strany, umíme zámky dodat i s jinými konektory.
Infrastruktura systému
Typizovaná instalace z hlediska infrastruktury zahrnuje:
- Volitelné množství řídicích modulů skříňkového pole.
- Volitelný počet čteček čipů – typicky stejný jako počet řídicích modulů skříněk.
- Ethernetové síťové prvky pro napájení pomocí aktivního PoE – s plným managementem síťových portů, řada Aruba PoE+ Switch.
- Lokálně instalovaný nebo vzdáleně dostupný server - dle domluvy a typu instalace
- Montáž do 19” RACK skříně.
- Optické převodníky pro připojení ke zbytku infrastruktury podniku/školy, případně metalické připojení.
- Záložní napájecí zdroje – poskytují napájení pro lokální server, ale především pro jednotlivé řídicí moduly skříněk. V případě výpadku napájení zůstává funkcionalita systému v provozu.
Vlastnosti řídicího systému LockerMate
- Systém poskytuje webové rozhraní pro plnou administraci – umožňuje použití mobilního telefonu, PC nebo notebooku.
- Správa uživatelů systému – definice rolí, administrace uživatelských informací.
- Přiřazení skříněk jednotlivým uživatelům.
- Definice čipů pro hromadné otevírání – využití například pro školníka nebo v případě nouzových situací.
- Kompletní zaznamenávání aktivity uživatelů, možnost dohledat použití jednotlivých čipů.
- Otevření konkrétní skříňky pomocí webové aplikace – například při ztrátě čipu může otevření provést vrátný.
- Možnost přiřadit jeden čip ke skupině dvířek.
- Možnost rozšířit o docházkový systém a systém vyhledávání dětí z družiny.
- Informace o stavu dvířek v reálném čase, reporting zaseknutých či nefunkčních dvířek.
- Monitoring stavu infrastruktury.
- Vyvinuto v ČR
- Zabezpečení pomocí TLS/SSL.
- Možnost nastavit 2FA autentizaci pro uživatele systému při vzdáleném ovládání přes webové rozhraní.
