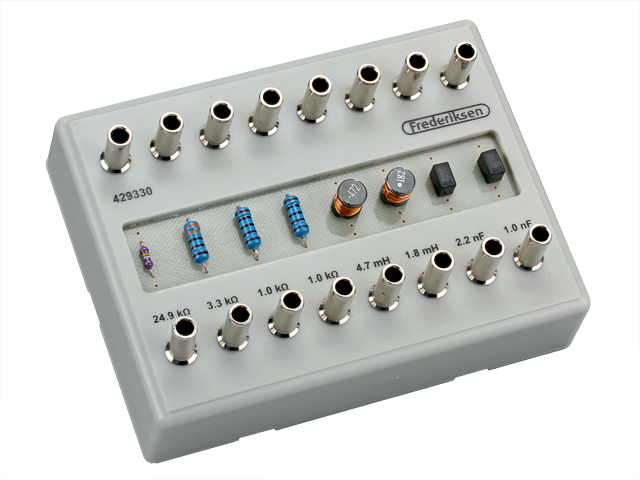

Blok - LCR obvod

Blok s cívkami, kondenzátory a odpory pro experimenty s rezonačními obvody a filtry.

Blok obsahuje čtyří různé odpory, dva kondenzátory s rozdílnou kapacitou a dvě cívky s rozdílnými indukčnostmi.

Pomůcku je možné využít například pro tato zapojení:

• RC filtry s dolní propustí (low pass)
• RC filtry s horní propustí (high-pass)
• rezonanční obvod – měření induktance
• LCR filtry s dolní propustí (low-pass)
• LCR filtry s pásmovou propustí (band-pass)

Technické parametry

• Rozměr: 90×120 mm
• Zdířky: 4 mm
• Kondenzátory:
  • 2,2 nF – 1 % – 250 V
  • 1,0 nF – 1 % – 250 V
• Cívky:
  • 4,7 mH – 5 % – 240 mA
  • 1,8 mH – 5 % – 210 mA
• Odpory:
  • 24,9 kΩ – 1 % – 0,25 W
  • 3,3 kΩ – 1 % – 0,6 W
  • 1,0 kΩ – 1 % – 1 W
  • 1,0 kΩ – 1 % – 1 W
