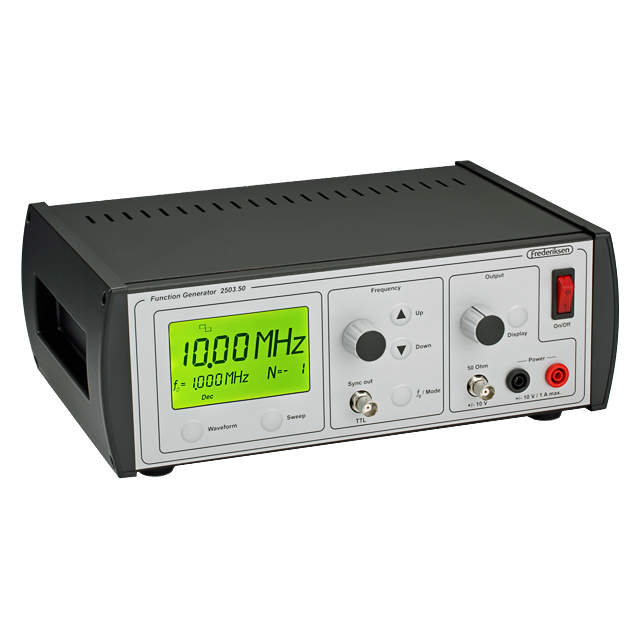

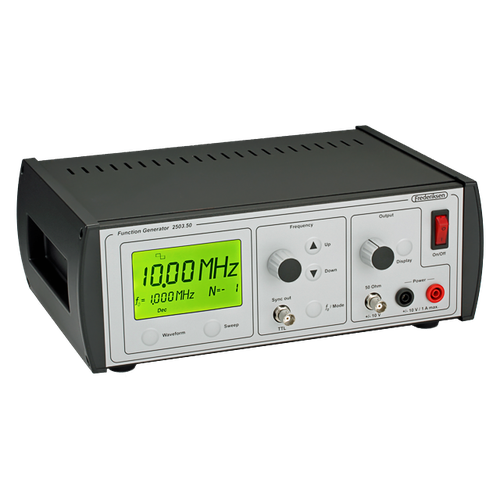

Generátor funkcí (MAR)

Funkční generátor slouží ke generování periodického signálu s volitelným průběhem (sinus, trojúhelník, čtverec, impuls) a s nastavitelnou frekvencí a amplitudou.

Moderní a výkonný funkční generátor navržený speciálně pro potřeby školních experimentů. Generátor má vestavěný 10W zesilovač pro přímé připojení elektromechanického vibrátoru nebo reproduktorů. K dispozici je krokovací funkce (harmonická, oktávová nebo dekádová) a lineární nebo logaritmické rozmítání (sweep). Přístroj je možné připojit k počítači pomocí USB kabelu.

Technické parametry

• Tvar vln
  • Bipolarní: sinus, trojúhelník, čtverec
  • Pozitivní: čtvercový puls, trojúhelníkový puls, schodovitý nahoru, schodovitý dolů
  • Definovaný uživatelem
  • Deformace (sinus): < 0,1 % <20 kHz; jinak <1 %
• Frekvenční rozsah
  • 50Ω výstup: 0,001 Hz až 10,00 MHz
  • Synchronizovaný výstup: 0,001 Hz až 10,00 MHz
  • Zátěžový výstup: 0,001 Hz až 100,0 kHz
  • Stabilita frekvence: lepší než 0,005 %
• Amplituda
  • 50Ω výstup, naprázdno: 0–10 V (20 V p-p pro bipolární tvar vln)
  • 50Ω výstup 50Ω zakončení: 0–5 V (10 V p-p pro bipolární tvar vln)
  • Synchronizovaný výstup: 5 V (TTL signál: 0–5 V)
  • Zátěžový výstup: 0–10 V (20 V p-p pro bipolární tvar vln)
• Max. proud
  • 50Ω výstup: 200 mA (spojení nakrátko – pouze krátce)
  • 50Ω výstup 50Ω zakončení: 100 mA (neomezeně)
  • Synchronizovaný výstup: 100 mA (spojení nakrátko – neomezeně)
  • Zátěžový výstup: 1 A (neomezeně)
• Různé
  • Napájení: 230 V (50–60 Hz)
  • Spotřeba: 85 W (max.)
  • Pojistka: pomalá 1 A
  • Rozměry: 312×205×117 mm
