Přístroj ke studiu nucených kmitů podle prof. R. W. Pohla (torzní kyvadlo)

Demon­strač­ní přístroj ke studiu nucených, volných a chaotic­kých k­mitů

Jak závisí ampli­tudy a fáze rezoná­toru daného vlastní­ho kmitoč­tu na kmitoč­tu budiče a tlumení rezoná­toru?

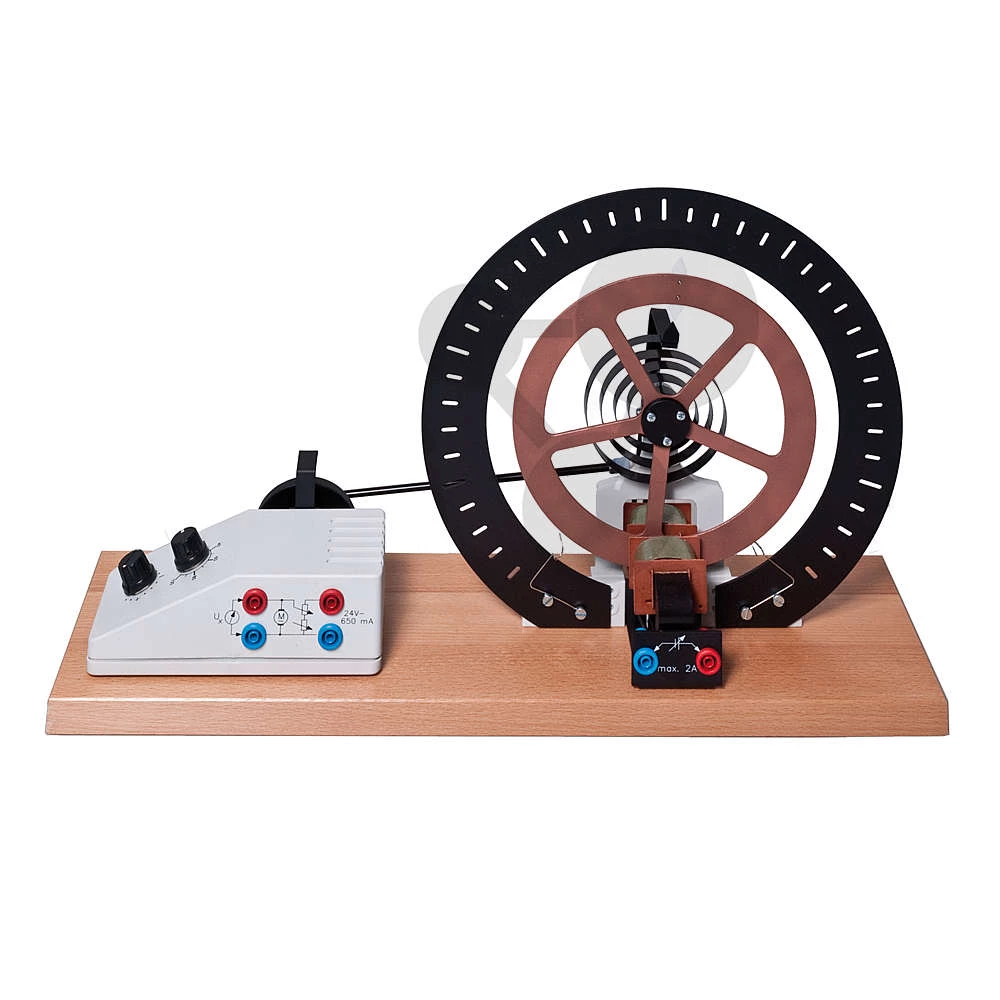

Tato otázka se vysky­tuje ve všech dílčích oblas­tech fyziky, jako je mecha­nika, elektri­ka a optika, v nichž zásadní roli hrají nucené kmity. Z toho­to poznat­ku vzniklo torzní kyvadlo podle prof. R. W. Pohla. Kmita­jící systém (rezo­nátor) je měděné kolo uložené v kulič­kových ložis­cích, na jehož hřídeli je upevně­na spirá­lová pruži­na. Vnější konec pružiny pohání elektro­motor pomocí malé páky s excen­trem, což zajiš­ťuje perio­dicky oscilu­jící pohyb. Doba kmitání je zvolena tak, aby bylo možné ampli­tudu pohodlně odečíst na prsten­ci stupni­ce.

Kmitání systému probíhá elektro­magne­ticky. Měděný kotouč se pohybu­je mezi póly elektro­magne­tu. Obě charak­teris­tické konstan­ty rezoná­toru, jeho vlastní kmito­čet a jeho tlumení lze stano­vit jedno­duchým způso­bem při pokusu. Přístroj se tak hodí pro žákov­ská cvičení i pro demon­straci. Při demon­straci doporu­čujeme použít stíno­vou projek­ci. Techn­ické údaje: Budicí kmito­čet: 0 až 1,3 Hz, plynule nasta­vitel­ný Vlastní kmito­čet cca 0,5 Hz Motor: max. 24V/DC 0,7 A V­ířivá brzda: 20 V, 0–2 A Roz­měry: cca 400×1­40×270 mm (š x d x v) Průměr stupni­ce: cca 300 mm Hmotnos­t: 4000 g

Potřeb­né příslu­šenství: CO110.401­0 Zdroj napětí CO112.209­4 Zdroj napětí 24V/0­,7A AC Doporu­čené příslu­šenství: CO104.014­2 Mno­honásob­ný měřicí přístroj, analo­gový CO201.240­5 Ruč­ní stopky, mecha­nické

Regula­ce otáček (hrubá/j­emná)

Přípoj­ka pro voltme­tr

AC vstup 24 V / 0,7 A (moto­rový pohon)
