Studentský funkční generátor

Studentský funkční generátor slouží ke generování periodického signálu s volitelným průběhem a s nastavitelnou frekvencí a amplitudou ve studentských experimentech.

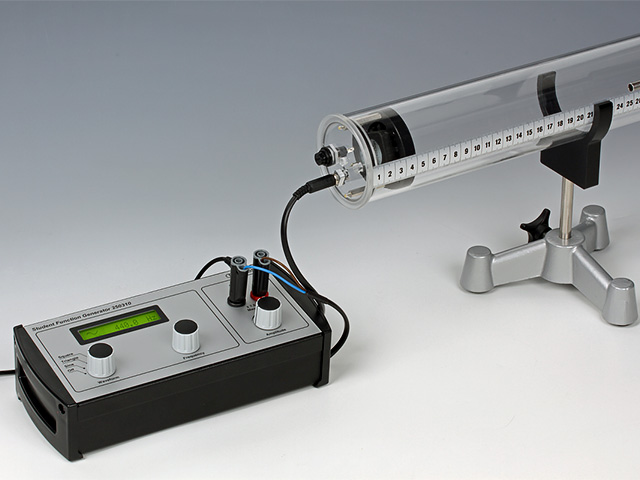

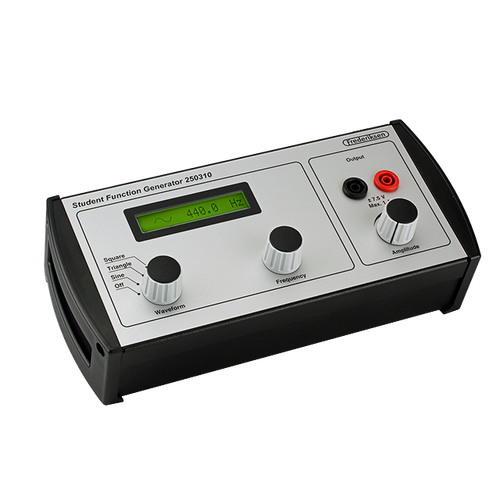

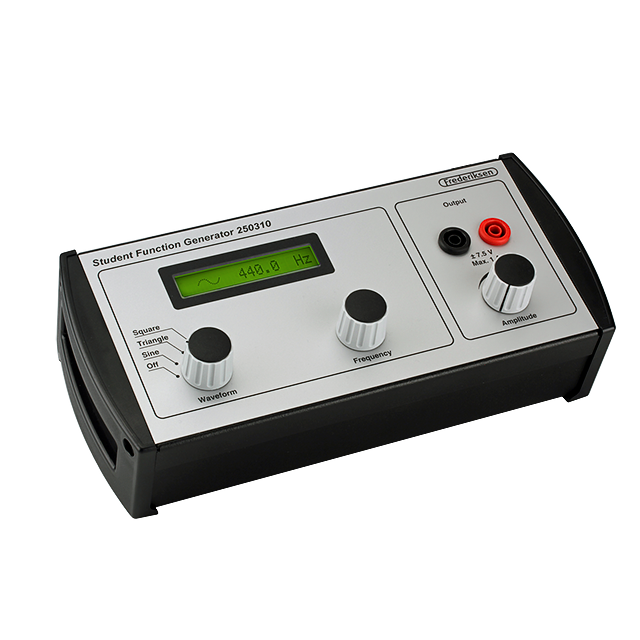

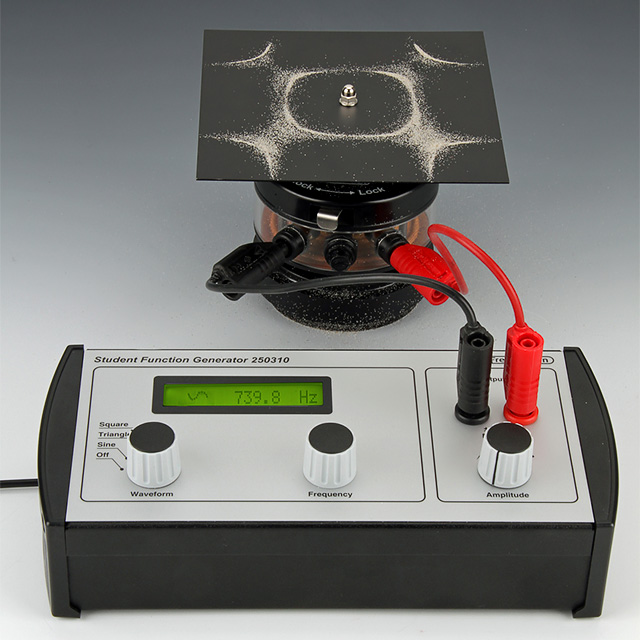

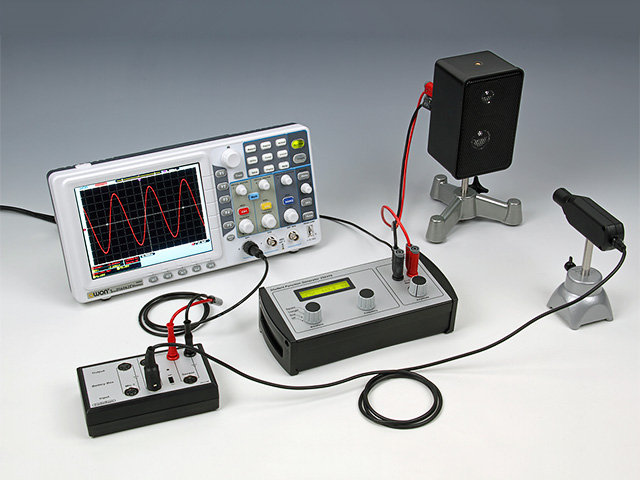

Generátor funkcí se ovládá třemi otočnýmí knoflíky pro tvar vlny, frekvenci a amplitudu. Jeden výstup je vybaven bezpečnostními zdířkami o průměru 4 mm. K výstupu je možné připojit reproduktor nebo vibrační generátor. Frekvenční rozsah přesahuje slyšitelnou frekvenci. Nejnižší kmitočty jsou vhodné pro experimenty s "pomalým pohybem AC".

Technické parametry

• Tvary vln: sinus, trojúhelník, čtverec
• Zkreslení (sinus): <0,25 % (20 Hz až 20 kHz), <1 % (0,05 Hz až 50 kHz)
• Frekvenční rozsah: 0,05 Hz až 50 kHz
• Frekvenční odchylka: <0,05 % (pro f > 10 Hz)
• Stabilita frekvence: < 0,005 %
• Amplituda: 0–7,5 V špičkově (15 V p-p; 5,3 V RMS)
• Maximální proud: >1 A špičkově (ochranna proti přetížení)
• Napájení: externí adaptér 12 V (1,5 A)
